E/A-Anschluss
Übersicht

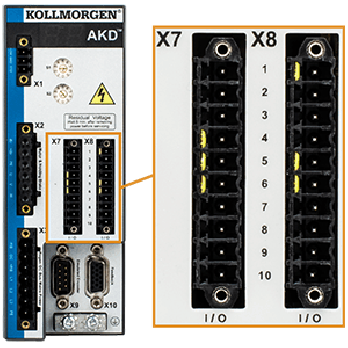

E/A-Stecker X7 und X8 (alle AKD Varianten)
An X7 und X8 werden digitale und analoge E/A-Signale angeschlossen.
|
AKD -B , -P, -T |
|---|
|
|
|
Stecker |
Pin |
Signal |
Abkürzung |
Funktion |
|
|---|---|---|---|---|---|
|
X7 |
1 |
Digital Common X7 |
DCOM7 |
Gemeinsamer für |
|
|
X7 |
2 |
Digitaler Eingang 7 |
DIGITAL-IN 7 |
Programmierbar |
|
|
X7 |
3 |
Digitaler Eingang 4 |
DIGITAL-IN 4 |
Programmierbar |
|
|
X7 |
4 |
Digitaler Eingang 3 |
DIGITAL-IN 3 |
Programmierbar |
|
|
X7 |
5 |
Digitaler Ausgang 2- |
DIGITAL-OUT2- |
Programmierbar |
|
|
X7 |
6 |
Digitaler Ausgang 2+ |
DIGITAL-OUT2+ |
Programmierbar |
|
|
X7 |
7 |
Digitaler Ausgang 1- |
DIGITAL-OUT1- |
Programmierbar |
|
|
X7 |
8 |
Digitaler Ausgang 1+ |
DIGITAL-OUT1+ |
Programmierbar |
|
|
X7 |
9 |
Digitaler Eingang 2 |
DIGITAL-IN 2 |
Programmierbar, schnell |
|
|
X7 |
10 |
Digitaler Eingang 1 |
DIGITAL-IN 1 |
Programmierbar, schnell |
|
|
|
|||||
|
X8 |
1 |
Fehlerrelaisausgang |
Fehlerrelaisausgang |
Fehlerrelaisausgang |
|
|
X8 |
2 |
Fehlerrelaisausgang |
Fehlerrelaisausgang |
Fehlerrelaisausgang |
|
|
X8 |
3 |
Digital Common X8 |
DCOM8 |
Gemeinsamer für |
|
|
X8 |
4 |
Digitaler Eingang 8 |
DIGITAL-IN 8 |
Freigabe Endstufe, |
|
|
X8 |
5 |
Digitaler Eingang 6 |
DIGITAL-IN 6 |
Programmierbar |
|
|
X8 |
6 |
Digitaler Eingang 5 |
DIGITAL-IN 5 |
Programmierbar |
|
|
X8 |
7 |
Analoge Masse |
AGND |
Analoge Masse |
|
|
X8 |
8 |
Analoger Ausgang + |
Analog-Out |
Tachospannung |
|
|
X8 |
9 |
Analoger Eingang - |
Analog-In- |
Geschwindigkeits-Sollwert |
|
|
X8 |
10 |
Analoger Eingang + |
Analog-In+ |
||
Digital Common Anschlüsse für X7 und X8 sind nicht miteinander verbunden.
Schließen Sie die Leitung DCOMx an den 0-V-Ausgang der E/A-Versorgung an, wenn Sie Sensoren des Typs "Source" mit digitalen Eingängen verwenden.
Schließen Sie die Leitung DCOMx an den 24-V-Ausgang der E/A-Versorgung an, wenn Sie Sensoren des Typs "Sink" mit digitalen Eingängen verwenden.
Stecker X9 (alle AKD Varianten)
Wenn X9 nicht als Eingang für ein zweites Feedback oder für die Encoder Emulation benutzt wird, stehen drei RS485-Kanäle zur Verfügung, die als digitale Ausgänge programmiert werden können.
|
Stecker |
Pin |
Signal |
Abkürzung |
Funktion |
|---|---|---|---|---|
|
X9 |
1 |
Digital In/Out 9+ |
Digital-IO 9+ |
Programmierbar |
|
X9 |
2 |
Digital In/Out 9- |
Digital-IO 9- |
|
|
X9 |
3 |
Digital Common X9 |
DCOM9 |
Referenz GND |
|
X9 |
4 |
Digital In/Out 10+ |
Digital-IO 10+ |
Programmierbar |
|
X9 |
5 |
Digital In/Out 10- |
Digital-IO 10- |
|
|
X9 |
6 |
Schirm |
Schirm |
Kabelschirm |
|
X9 |
7 |
Digital In/Out 11+ |
Digital-IO 11+ |
Programmierbar |
|
X9 |
8 |
Digital In/Out 11- |
Digital-IO 11- |
|
|
X9 |
9 |
reserviert |
reserviert |
reserviert |

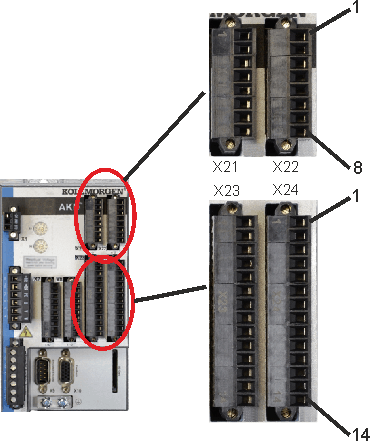

E/A-Stecker X21, X22, X23 und X24 (nur AKD-T mit E/A Optionskarte)
Die Optionskarte E/A bietet vier zusätzliche Stecker X21, X22, X23, X24 für E/A Signale.
|
AKD-xyyyzz-IC |
|---|
|
|
|
Stecker |
Pin |
Signal |
Abkürzung |
Funktion |
|---|---|---|---|---|
|
X21 |
1 |
Digitaler Eingang 21 |
DIGITAL-IN 21 |
Programmierbar |
|
X21 |
2 |
Digitaler Eingang 22 |
DIGITAL-IN 22 |
Programmierbar |
|
X21 |
3 |
Digitaler Eingang 23 |
DIGITAL-IN 23 |
Programmierbar |
|
X21 |
4 |
Digital Common X21/1_3 |
DCOM21.1_3 |
Gemeinsamer für |
|
X21 |
5 |
Digitaler Eingang 24 |
DIGITAL-IN 24 |
Programmierbar |
|
X21 |
6 |
Digitaler Eingang 25 |
DIGITAL-IN 25 |
Programmierbar |
|
X21 |
7 |
Digitaler Eingang 26 |
DIGITAL-IN 26 |
Programmierbar |
|
X21 |
8 |
Digital Common X21/5_7 |
DCOM21.5_7 |
Gemeinsamer für |
|
|
||||
|
X22 |
1 |
Digitaler Eingang 27 |
DIGITAL-IN 27 |
Programmierbar |
|
X22 |
2 |
Digitaler Eingang 28 |
DIGITAL-IN 28 |
Programmierbar |
|
X22 |
3 |
Digitaler Eingang 29 |
DIGITAL-IN 29 |
Programmierbar |
|
X22 |
4 |
Digital Common X22/1_3 |
DCOM22.1_3 |
Gemeinsamer für |
|
X22 |
5 |
Digitaler Eingang 30 |
DIGITAL-IN 30 |
Programmierbar |
|
X22 |
6 |
Digitaler Eingang 31 |
DIGITAL-IN 31 |
Programmierbar |
|
X22 |
7 |
Digitaler Eingang 32 |
DIGITAL-IN 32 |
Programmierbar |
|
X22 |
8 |
Digital Common X22/5_7 |
DCOM22.5_7 |
Gemeinsamer für |
|
Stecker |
Pin |
Signal |
Abkürzung |
Funktion |
|---|---|---|---|---|
|
X23 |
1 |
Analoger Ausgang 2 + |
Analog-Out2 |
Programmierbar |
|
X23 |
2 |
reserviert |
n.c. |
n.c. |
|
X23 |
3 |
Analoge Masse |
AGND |
Programmierbar |
|
X23 |
4 |
reserviert |
n.c. |
n.c. |
|
X23 |
5 |
Digitaler Ausgang 21+ |
DIGITAL-OUT 21+ |
Programmierbar |
|
X23 |
6 |
Digitaler Ausgang 21- |
DIGITAL-OUT 21- |
Programmierbar |
|
X23 |
7 |
Digitaler Ausgang 22+ |
DIGITAL-OUT 22+ |
Programmierbar |
|
X23 |
8 |
Digitaler Ausgang 22- |
DIGITAL-OUT 22- |
Programmierbar |
|
X23 |
9 |
Digitaler Ausgang 23+ |
DIGITAL-OUT 23+ |
Programmierbar |
|
X23 |
10 |
Digitaler Ausgang 23- |
DIGITAL-OUT 23- |
Programmierbar |
|
X23 |
11 |
Digitaler Ausgang 24+ |
DIGITAL-OUT 24+ |
Programmierbar |
|
X23 |
12 |
Digitaler Ausgang 24- |
DIGITAL-OUT 24- |
Programmierbar |
|
X23 |
13 |
Relaisausgang 25 |
DIGITAL-OUT 25 |
Programmierbar, Relais |
|
X23 |
14 |
Relaisausgang 25 |
DIGITAL-OUT 25 |
Programmierbar, Relais |
|
|
||||
|
X24 |
1 |
Analoger Eingang 2+ |
Analog-In2+ |
Programmierbar |
|
X24 |
2 |
Analoger Eingang 2- |
Analog-In2- |
Programmierbar |
|
X24 |
3 |
Analoge Masse |
AGND |
Programmierbar |
|
X24 |
4 |
reserviert |
n.c. |
n.c. |
|
X24 |
5 |
Digitaler Ausgang 26+ |
DIGITAL-OUT 26+ |
Programmierbar |
|
X24 |
6 |
Digitaler Ausgang 26- |
DIGITAL-OUT 26- |
Programmierbar |
|
X24 |
7 |
Digitaler Ausgang 27+ |
DIGITAL-OUT 27+ |
Programmierbar |
|
X24 |
8 |
Digitaler Ausgang 27- |
DIGITAL-OUT 27- |
Programmierbar |
|
X24 |
9 |
Digitaler Ausgang 28+ |
DIGITAL-OUT 28+ |
Programmierbar |
|
X24 |
10 |
Digitaler Ausgang 28- |
DIGITAL-OUT 28- |
Programmierbar |
|
X24 |
11 |
Digitaler Ausgang 29+ |
DIGITAL-OUT 29+ |
Programmierbar |
|
X24 |
12 |
Digitaler Ausgang 29- |
DIGITAL-OUT 29- |
Programmierbar |
|
X24 |
13 |
Relaisausgang 30 |
DIGITAL-OUT 30 |
Programmierbar, Relais |
|
X24 |
14 |
Relaisausgang 30 |
DIGITAL-OUT 30 |
Programmierbar, Relais |

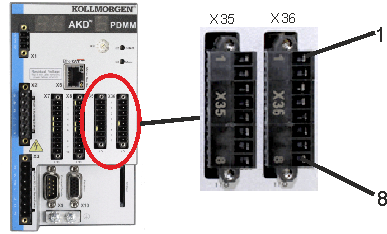

E/A-Stecker X35 und X36 (nur AKD-M )
AKD PDMM bietet zwei zusätzliche Stecker X35 und X36 mit digitalen E/A.
|
AKD-M |
|---|
|
|
|
Stecker |
Pin |
Signal |
Abkürzung |
Funktion |
|---|---|---|---|---|
|
X35 |
1 |
Digital Common X35 |
DCOM35 |
Gemeinsamer für |
|
X35 |
2 |
Digitaler Eingang 21 |
DIGITAL-IN 21 |
Programmierbar |
|
X35 |
3 |
Digitaler Eingang 22 |
DIGITAL-IN 22 |
Programmierbar |
|
X35 |
4 |
Digitaler Eingang 23 |
DIGITAL-IN 23 |
Programmierbar |
|
X35 |
5 |
n.c. |
n.c. |
- |
|
X35 |
6 |
n.c. |
n.c. |
- |
|
X35 |
7 |
Digitaler Ausgang 21- |
DIGITAL-OUT21- |
Programmierbar |
|
X35 |
8 |
Digitaler Ausgang 21+ |
DIGITAL-OUT21+ |
Programmierbar |
|
|
||||
|
X36 |
1 |
Digital Common X36 |
DCOM36 |
Gemeinsamer für |
|
X36 |
2 |
Digitaler Eingang 24 |
DIGITAL-IN 24 |
Programmierbar |
|
X36 |
3 |
Digitaler Eingang 25 |
DIGITAL-IN 25 |
Programmierbar |
|
X36 |
4 |
Digitaler Eingang 26 |
DIGITAL-IN 26 |
Programmierbar |
|
X36 |
5 |
n.c. |
n.c. |
- |
|
X36 |
6 |
n.c. |
n.c. |
- |
|
X36 |
7 |
Digitaler Ausgang 22- |
DIGITAL-OUT22- |
Programmierbar |
|
X36 |
8 |
Digitaler Ausgang 22+ |
DIGITAL-OUT22+ |
Programmierbar |
Digital Common Anschlüsse für X35 und X36 sind nicht miteinander verbunden.
Schließen Sie die Leitung DCOMx an den 0-V-Ausgang der E/A-Versorgung an, wenn Sie Sensoren des Typs "Source" mit digitalen Eingängen verwenden.
Schließen Sie d ie Leitung DCOMx an den 24-V-Ausgang der E/A-Versorgung an, wenn Sie Sensoren des Typs "Sink" mit digitalen Eingängen verwenden.
