EtherNet/IP Ansicht "Achse"

Die EtherNet/IP Ansicht ist nur verfügbar, wenn ein EtherNet/IP Servoverstärker verbunden ist. In diesem Bildschirm können Sie Skalierung und Mapping einstellen.

Wichtung

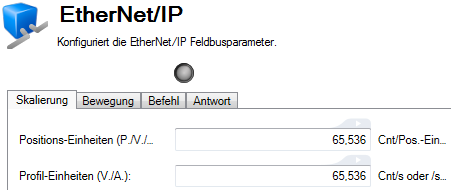

In dieser Registerkarte stellen Sie Positionseinheiten (EIP.POSUNIT) und Profileinheiten (EIP.PROFUNIT) ein.

Antriebstechnik

In dieser Registerkarte können Sie Beschleunigung (EIP.ACC) und Verzögerung (EIP.DEC) des Geschwindigkeitsreglers einstellen, die vom nächsten Fahrbefehl über EtherNet/IP verwendet wird. Verwenden Sie den Navigationslink "Gehe zu Fahraufträgen", um die Fahraufträge zu definieren oder zu überprüfen.

Mapping von Befehlen oder Antworten

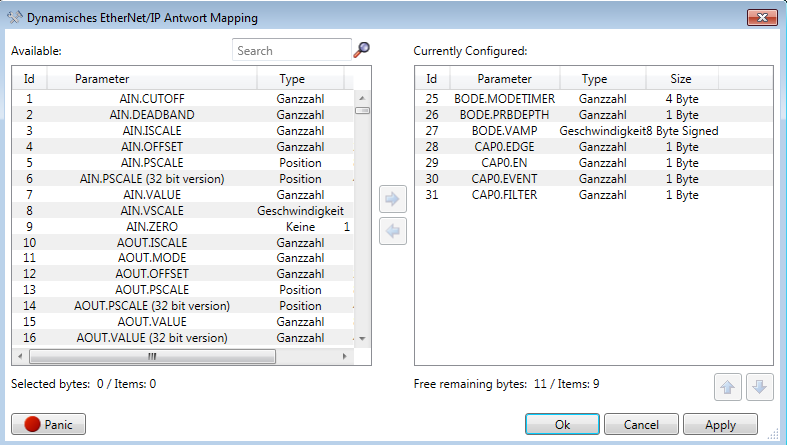

Mit der "Konfigurieren" Schaltfläche in der unteren rechten Ecke der Registerkarte "Befehl oder Antwort" können Sie Parameter zuordnen (mappen). Mit den Rechts/Links Pfeiltasten verschieben Sie Parameter in den Konfigurationsbereich oder wieder heraus. Mit den Aufwärts/Abwärts Pfeiltasten sortieren Sie die Parameter im Konfigurationsbereich. Wenn der verfügbare Speicherplatz es nicht zuläßt, dass ein weiterer Paratemer in den Bereich geschoben wird, wird der Vorgang solange blockiert, bis ausreichend Speicherplatz freigeräumt wurde.

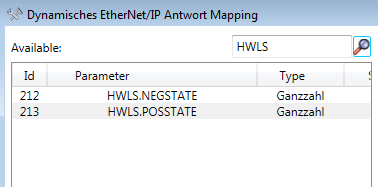

Mit der Leiste "Suche" könne Sie Parameter filtern. Geben Sie einen Text ein und klicken Sie auf das "Suchen" Symbol.

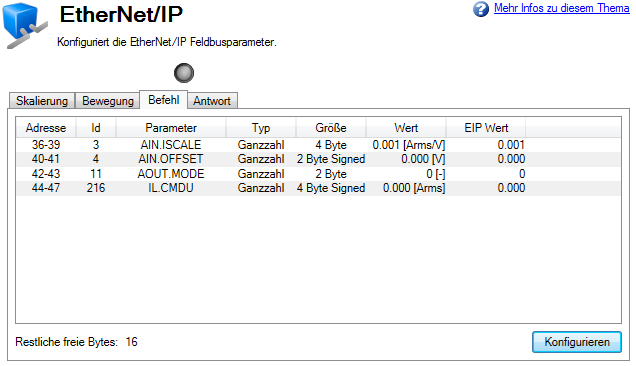

Wenn die Suche abgeschlossen ist, klicken Sie auf OK. Die Konfiguration wird in der Registerkarte angezeigt. Die Werte im Servoverstärker und der EIP Wert werden jede Sekunde aktualisiert.

•

• Wenn Sie im Offline Betrieb arbeiten, werden in den Zeilen keine aktuellen Werte angezeigt.
